Wybór odpowiedniego kabla ziemnego do instalacji fotowoltaicznych jest kluczowy dla zapewnienia bezpieczeństwa i efektywności systemu. Właściwie dobrany kabel wpływa na wydajność instalacji oraz minimalizuje ryzyko awarii. W artykule omówimy, jakie czynniki należy wziąć pod uwagę przy wyborze kabla, aby uniknąć kosztownych błędów.
W przypadku instalacji fotowoltaicznych, przekrój kabla zależy od mocy systemu oraz długości trasy kablowej. Dla instalacji o mocy 5 kW z długością kabla powyżej 50 metrów zaleca się użycie kabla o przekroju 6 mm², podczas gdy dla systemu 15 kW z długością 75 metrów konieczny będzie kabel o większym przekroju. Zrozumienie tych zależności pomoże w podejmowaniu świadomych decyzji dotyczących wyboru odpowiednich materiałów.
Kluczowe informacje:- Dla instalacji 5 kW z długością kabla powyżej 50 metrów zaleca się kabel 6 mm².
- Dla systemów 15 kW z długością 75 metrów konieczny jest kabel o większym przekroju.
- Kable powinny być odporne na UV i spełniać normy bezpieczeństwa, takie jak H1Z2Z2-K.
- Dla mniejszych systemów, takich jak 4 kW, kabel 4 mm² jest zazwyczaj wystarczający.
- Właściwy dobór kabla wpływa na wydajność i bezpieczeństwo całego systemu fotowoltaicznego.
Wybór kabla ziemnego do fotowoltaiki – kluczowe aspekty techniczne
Właściwy wybór kabla ziemnego jest kluczowy dla efektywności i bezpieczeństwa instalacji fotowoltaicznych. Kabel nie tylko przewodzi energię, ale także wpływa na stabilność całego systemu. Dlatego ważne jest, aby zrozumieć, jakie czynniki należy wziąć pod uwagę przy jego doborze.
W kontekście instalacji fotowoltaicznych, przekrój kabla musi być dostosowany do mocy systemu oraz długości trasy kablowej. Na przykład, dla instalacji o mocy 5 kW z długością kabla powyżej 50 metrów, zaleca się użycie kabla o przekroju 6 mm². Użycie niewłaściwego kabla może prowadzić do strat energii i potencjalnych uszkodzeń systemu.
Rodzaje kabli ziemnych i ich zastosowanie w instalacjach
Na rynku dostępnych jest wiele rodzajów kabli ziemnych, które różnią się materiałem, przekrojem i zastosowaniem. Najpopularniejsze z nich to kable miedziane i aluminiowe, które różnią się między sobą właściwościami przewodzenia prądu oraz odpornością na korozję. Kable miedziane są bardziej wydajne, ale również droższe, podczas gdy aluminiowe są lżejsze i tańsze, ale mają większą rezystancję.
Ważne jest, aby dobierać kable zgodnie z wymaganiami instalacji. Poniżej znajduje się tabela, która porównuje różne typy kabli ziemnych oraz ich właściwości:
| Typ kabla | Materiał | Przekrój (mm²) | Zastosowanie |
| Kabel miedziany | Miedź | 4, 6, 10 | Instalacje o wysokiej wydajności |
| Kabel aluminiowy | Aluminium | 10, 16, 25 | Instalacje o niższych wymaganiach |
| Kabel zewnętrzny | Miedź/Aluminium | 4, 6, 10 | Instalacje narażone na warunki atmosferyczne |
Jak dobrać przekrój kabla do mocy systemu fotowoltaicznego?
Dobór odpowiedniego przekroju kabla jest kluczowy dla efektywności instalacji fotowoltaicznych. Właściwy przekrój kabla wpływa na wydajność systemu oraz minimalizuje straty energii. Aby obliczyć odpowiedni przekrój, należy wziąć pod uwagę moc systemu oraz długość trasy kablowej.
Dla instalacji o mocy 5 kW, przy długości kabla powyżej 50 metrów, zaleca się użycie kabla o przekroju 6 mm². W przypadku systemów o większej mocy, na przykład 15 kW z długością 75 metrów, konieczny będzie kabel o jeszcze większym przekroju, takim jak 10 mm². Użycie niewłaściwego przekroju może prowadzić do przegrzewania się kabla i obniżenia efektywności całego systemu.
Bezpieczeństwo instalacji – normy i standardy dla kabli
Przy doborze kabli ziemnych do instalacji fotowoltaicznych niezwykle istotne jest przestrzeganie norm i standardów bezpieczeństwa. Kable powinny być zgodne z przepisami, aby zapewnić bezpieczeństwo użytkowania oraz długotrwałą eksploatację. Na przykład, kable powinny być odporne na działanie promieni UV oraz spełniać normy takie jak H1Z2Z2-K.
Wymagania dotyczące odporności UV kabli do fotowoltaiki
Odporność na promieniowanie UV jest kluczowym czynnikiem przy wyborze kabli ziemnych do instalacji fotowoltaicznych. Kable, które są narażone na działanie słońca, muszą być wykonane z materiałów, które nie degradują się pod wpływem promieniowania ultrafioletowego. W przeciwnym razie, mogą wystąpić uszkodzenia, prowadzące do awarii systemu i zwiększenia kosztów naprawy.

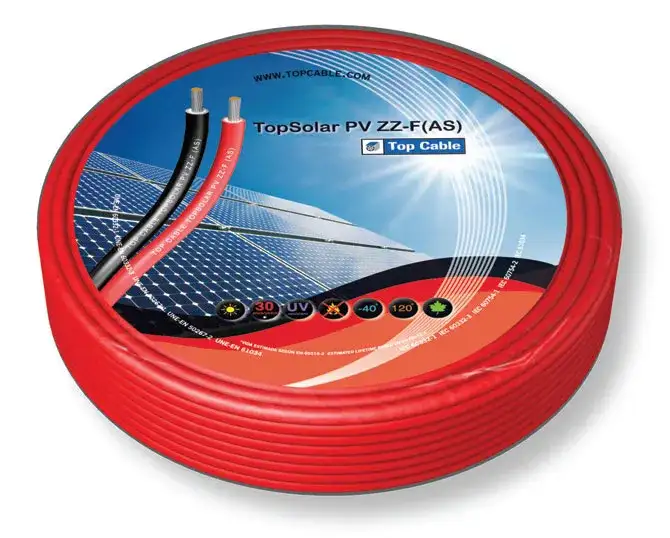

Warto zwrócić uwagę na kable oznaczone jako H1Z2Z2-K, które są zaprojektowane z myślą o zastosowaniach na zewnątrz i charakteryzują się wysoką odpornością na UV. Tego rodzaju kable są idealne do instalacji fotowoltaicznych, ponieważ zapewniają długotrwałą i bezpieczną eksploatację, nawet w trudnych warunkach atmosferycznych.
Jak długość kabla wpływa na wydajność systemu?
Długość kabla ziemnego ma istotny wpływ na wydajność systemu fotowoltaicznego. Im dłuższa trasa kablowa, tym większe straty energii, co może prowadzić do obniżenia efektywności całego systemu. Dla przykładu, przy długości kabla wynoszącej 50 metrów, straty mogą wynosić nawet kilka procent, co w przypadku dużych instalacji może być znaczącą ilością energii.
Aby zminimalizować straty, warto zastosować kable o większym przekroju, co pozwoli na lepsze przewodzenie prądu. Przykładowo, dla instalacji o mocy 5 kW, użycie kabla 6 mm² zamiast 4 mm² może znacząco poprawić wydajność. Obliczenia pokazują, że w przypadku dłuższych tras kablowych, zwiększenie przekroju kabla jest kluczowe dla zachowania optymalnej wydajności systemu.
Czytaj więcej: Rozwiązywanie problemów z aplikacją Aplikacja Solarmana nie działa - jak to naprawić
Właściwy dobór kabla ziemnego kluczowy dla efektywności fotowoltaiki
Wybór odpowiedniego kabla ziemnego jest niezbędny dla zapewnienia wysokiej wydajności systemów fotowoltaicznych. Jak pokazano w artykule, długość kabla ma istotny wpływ na straty energii, co może znacząco obniżyć efektywność instalacji. Na przykład, przy długości kabla wynoszącej 50 metrów, zastosowanie kabla o większym przekroju, takiego jak 6 mm², może pomóc w minimalizacji strat i zapewnieniu lepszego przewodzenia prądu.
Oprócz długości, odporność na promieniowanie UV również odgrywa kluczową rolę w wyborze kabli. Kable oznaczone jako H1Z2Z2-K są zaprojektowane z myślą o zastosowaniach na zewnątrz, co czyni je idealnym wyborem do instalacji fotowoltaicznych. Właściwy dobór kabli nie tylko poprawia wydajność systemu, ale także zwiększa jego trwałość i bezpieczeństwo, co jest kluczowe dla długotrwałej eksploatacji.
