Schemat instalacji fotowoltaicznej - Podłączenie paneli PV, fotowoltaika
banner

Schemat instalacji fotowoltaicznej to kluczowy element każdego systemu PV. Pokazuje on układ poszczególnych podzespołów, sposób ich połączenia oraz zabezpieczenia. Zrozumienie schematu jest niezbędne zarówno na etapie projektowania, jak i późniejszej eksploatacji instalacji fotowoltaicznej. Poniższy artykuł przedstawia wszystkie najważniejsze elementy schematu: panele, falownik, okablowanie i zabezpieczenia. Omawia też krok po kroku proces montażu i podłączania paneli PV.

Kluczowe wnioski:
  • Schemat pokazuje układ podzespołów instalacji fotowoltaicznej i sposoby ich połączenia.
  • Kluczowe elementy to panele PV, falownik, okablowanie i zabezpieczenia.
  • Artykuł omawia montaż paneli i ich podłączanie do pozostałych podzespołów.
  • Zrozumienie schematu jest ważne na etapie projektowania i eksploatacji.
  • Materiał przedstawia wszystkie niezbędne informacje w przystępny sposób.

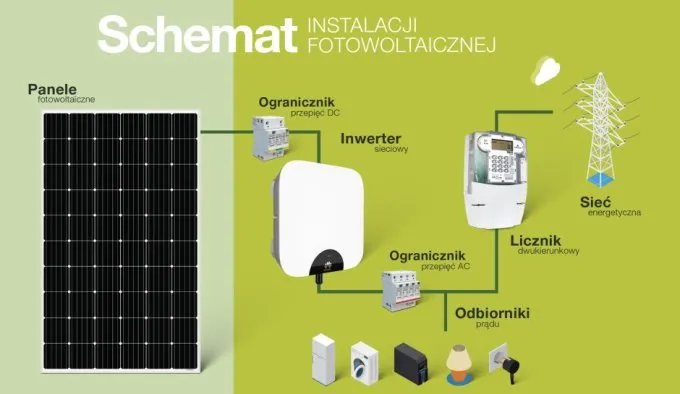

Składniki schematu instalacji fotowoltaicznej

Podstawowymi elementami każdego schematu instalacji fotowoltaicznej są moduły fotowoltaiczne, czyli panele słoneczne. To one odpowiadają za zamianę energii promieniowania słonecznego na energię elektryczną. Standardowo moduły fotowoltaiczne składają się z ogniw krzemowych połączonych szeregowo i równolegle w celu uzyskania pożądanych parametrów napięcia i natężenia prądu.

Kolejnym kluczowym podzespołem instalacji PV jest falownik. Pełni on bardzo ważną funkcję przetwarzania prądu stałego (DC) wytwarzanego w panelach fotowoltaicznych na prąd przemienny (AC), z którego korzystają wszystkie urządzenia elektryczne w budynku i sieć energetyczna.

Nieodłączną częścią schematów instalacji fotowoltaicznych są również zabezpieczenia przeciwprzepięciowe i odgromowe, które chronią cały układ przed skutkami wyładowań atmosferycznych. Dodatkowo w schemacie znajdują się zabezpieczenia przeciwzwarciowe, czyli bezpieczniki oraz wyłączniki różnicowoprądowe.

W przypadku instalacji podłączonych do sieci konieczne jest zastosowanie dwukierunkowego licznika energii, który umożliwia rozliczanie ilości energii pobranej z sieci oraz do niej oddanej. Licznik komunikuje się z falownikiem, dostarczając danych potrzebnych do optymalizacji pracy systemu PV.

Okablowanie i pozostałe elementy

Istotnym składnikiem każdego schematu instalacji fotowoltaicznej jest okablowanie, czyli zestaw kabli i przewodów służących do połączenia poszczególnych podzespołów układu. Okablowanie dzieli się na część DC (prąd stały), do której należą stringi paneli słonecznych oraz część AC (prąd zmienny).

W profesjonalnych instalacjach PV występują dodatkowo zaawansowane systemy monitoringu i wizualizacji pracy całego układu. Pozwalają one na bieżącą kontrolę parametrów takich jak napięcie, natężenie prądu czy moc chwilowa. Ułatwia to optymalizację i szybkie wykrywanie ewentualnych usterek.

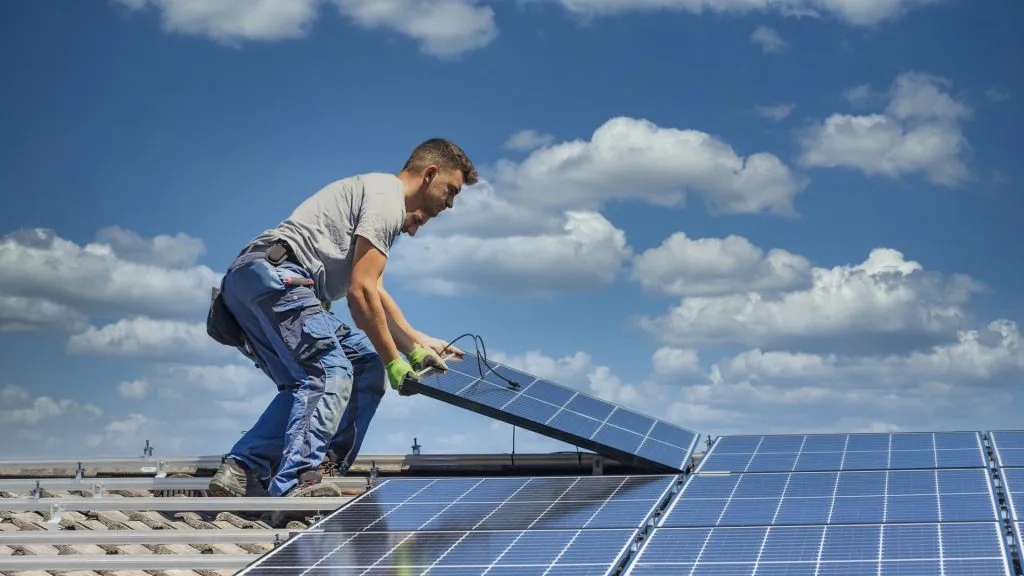

Montaż paneli fotowoltaicznych - krok po kroku

Montaż modułów fotowoltaicznych jest kluczowym etapem budowy każdej instalacji PV. Aby został on wykonany prawidłowo, należy przestrzegać kilku ważnych zasad. Przede wszystkim bardzo istotne jest wybranie odpowiedniej lokalizacji, w której panele będą miały zapewniony dostęp do promieni słonecznych przez cały dzień i przez większość roku.

Kolejny krok to określenie sposobu montażu modułów PV - mogą być one zamocowane na dachu lub na gruncie przy użyciu dedykowanych konstrukcji wsporczych. Przed przystąpieniem do instalacji paneli słonecznych, konstrukcje te muszą zostać odpowiednio dobrane i zamontowane. Bardzo ważne jest, aby były one sztywne i stabilne.

Po zainstalowaniu konstrukcji nośnych można przystąpić do montowania poszczególnych modułów fotowoltaicznych. Muszą one być ze sobą szeregowo połączone w tak zwane stringi. Gotowe stringi paneli PV łączy się następnie z falownikiem oraz pozostałymi elementami instalacji.

Testy i uruchomienie

Ostatnią fazą montażu instalacji fotowoltaicznej są testy działania i uruchomienie układu. Polegają one na sprawdzeniu ciągłości połączeń elektrycznych, pomiarze rezystancji izolacji, weryfikacji poprawności działania zabezpieczeń oraz kontroli komunikacji między falownikiem i licznikiem energii.

Testy końcowe są nieodzownym elementem instalacji PV, gdyż pozwalają wyeliminować ryzyko wystąpienia awarii i uszkodzeń już na samym początku eksploatacji systemu fotowoltaicznego.

Czytaj więcej: Montaż paneli PV: krok po kroku instrukcja montażu paneli fotowoltaicznych

Podłączenie paneli PV do falownika i licznika

Kluczowym elementem każdej instalacji fotowoltaicznej (PV) jest falownik, zwany również inwerterem. To on odpowiada za zamianę wytworzonego w panelach słonecznych prądu stałego (DC) na prąd przemienny (AC), z którego korzystają wszystkie urządzenia i sieć energetyczna.

Moduły fotowoltaiczne muszą zostać połączone szeregowo w stringi, a następnie stringi należy podłączyć równolegle do zacisków wejściowych falownika prądu DC. Okablowanie stringów do falownika należy wykonać dedykowanymi przewodami solarowymi o odpowiednim przekroju.

Kolejnym krokiem jest podłączenie wyjścia AC falownika z licznikiem dwukierunkowym, rejestrującym zarówno ilość energii pobranej z sieci, jak i do niej oddanej. W niektórych konfiguracjach instalacji fotowoltaicznej występuje dodatkowo rozdzielnica AC, która pełni funkcję rozgałęźnika obwodów.

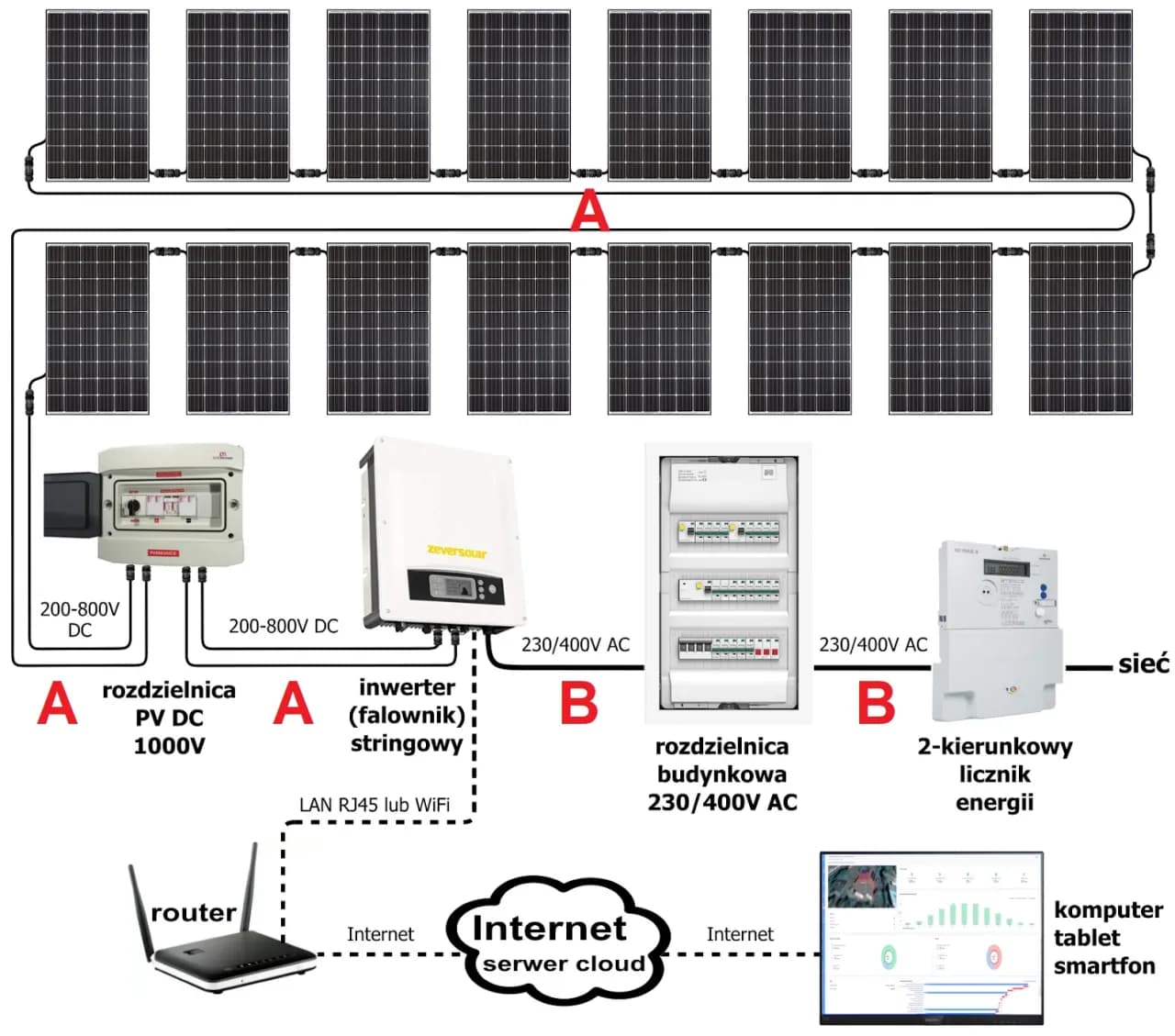

Schemat ideowy podłączenia

Poniższy schemat przedstawia uproszczony sposób podłączenia paneli fotowoltaicznych do falownika i dalej do licznika energii w typowej instalacji PV podłączonej do sieci dystrybucyjnej (on-grid):

Panele PV (stringi) Falownik Licznik energii Sieć elektroenergetyczna

Okablowanie wewnętrzne instalacji fotowoltaicznej

Schemat instalacji fotowoltaicznej - Podłączenie paneli PV, fotowoltaika

Okablowanie odgrywa kluczową rolę w każdej instalacji fotowoltaicznej (PV), gdyż pozwala na prawidłowe połączenie wszystkich elementów systemu. Można wyróżnić dwa podstawowe rodzaje okablowania wystepującego w układach PV:

  • Okablowanie DC
  • Okablowanie AC

Okablowanie DC służy do połączenia szeregowo-równoległego modułów fotowoltaicznych (stringów paneli) z falownikiem prądu stałego. Wykonuje się je zwykle specjalnymi przewodami solarnymi, odpornymi na działanie promieni UV i warunków atmosferycznych.

Z kolei okablowanie AC stosowane jest po stronie prądu przemiennego, czyli w obwodach wychodzących z falownika. Służy ono do rozprowadzenia wytworzonej energii elektrycznej do poszczególnych odbiorników lub do sieci dystrybucyjnej w przypadku instalacji on-grid.

Zalecenia montażowe

Aby zapewnić poprawne i bezpieczne funkcjonowanie całego układu, okablowanie DC i AC powinno być wykonane i poprowadzone zgodnie z obowiązującymi przepisami i normami. Należy zadbać o właściwy dobór przekrojów przewodów, ich odpowiednie prowadzenie i oznaczenie.

Elementy zabezpieczające w schemacie instalacji PV

Niezbędnym elementem każdego poprawnie zaprojektowanego schematu instalacji fotowoltaicznej są zabezpieczenia, których zadaniem jest ochrona całego układu PV oraz sieci elektroenergetycznej przed skutkami zwarć, przeciążeń czy wyładowań atmosferycznych.

Podstawowym rodzajem zabezpieczeń występujących po stronie prądu stałego (DC) w instalacjach fotowoltaicznych są bezpieczniki topikowe oraz wyłączniki nadprądowe. Ich rolą jest odłączenie obwodu DC w przypadku zwarcia lub przetężenia prądu w stringach paneli PV.

Kolejnym ważnym elementem są ograniczniki przepięć, czyli warystory, które chronią system PV przed skutkami wyładowań atmosferycznych. Zwykle montowane są one na zaciskach wejściowych falownika.

Układ po stronie AC

Po stronie prądu przemiennego (AC) oprócz standardowych zabezpieczeń (bezpieczniki, wyłączniki), w instalacjach fotowoltaicznych stosuje się dodatkowo ochronniki przepięciowe klasy C oraz przekaźniki zabezpieczenia sieci, które odłączają falownik w przypadku zaniku napięcia w sieci dystrybucyjnej.

Monitoring i wizualizacja pracy instalacji fotowoltaicznej

Nowoczesne instalacje fotowoltaiczne wyposaża się coraz częściej w systemy telemetryczne, które umożliwiają zdalny monitoring pracy całego układu PV. Rozwiązania te pozwalają na ciągłą kontrolę aktualnych parametrów instalacji takich jak moc chwilowa, napięcia, prądy czy temperatury modułów.

Telemetria instalacji fotowoltaicznej składa się zazwyczaj z kilku podstawowych elementów:

  • czujników pomiarowych - rejestrują aktualne parametry pracy systemu PV
  • rejestratora danych - zbiera i przechowuje dane pomiarowe
  • modułu transmisji danych - przesyła dane do chmury obliczeniowej
  • panelu operatorskiego - umożliwia wizualizację i analizę zebranych danych pomiarowych

Monitoring pozwala na szybką identyfikację ewentualnych problemów w pracy instalacji fotowoltaicznej oraz daje podstawy do optymalizacji jej działania, co przekłada się bezpośrednio na większą produkcję energii elektrycznej z promieniowania słonecznego.

Podsumowanie

Schemat instalacji fotowoltaicznej odgrywa kluczową rolę w prawidłowym funkcjonowaniu całego systemu PV. Przedstawia połączenia między podstawowymi elementami takimi jak panele słoneczne, falownik, okablowanie i zabezpieczenia. Zrozumienie schematu instalacji fotowoltaicznej jest niezbędne zarówno na etapie projektowania, jak i późniejszej eksploatacji.

Artykuł szczegółowo omawia poszczególne elementy wchodzące w skład schematu instalacji PV. Wyjaśnia zasady montażu i podłączania paneli fotowoltaicznych, przedstawia budowę układów zabezpieczających oraz opisuje systemy monitorowania pracy instalacji. Całość materiału przygotowana została w przystępny i praktyczny sposób.

Zawarte w artykule informacje, schematy i zalecenia projektowe stanowią cenne źródło wiedzy dla wszystkich zainteresowanych tematyką instalacji fotowoltaicznych. Materiał ten pomoże lepiej zrozumieć działanie systemów PV i uniknąć typowych błędów podczas projektowania czy wykonywania instalacji.

Ze względu na kompleksowe ujęcie tematu, artykuł jest przydatny zarówno dla projektantów instalacji fotowoltaicznych, jak i dla inwestorów rozważających montaż paneli słonecznych. Stanowi cenne kompendium wiedzy nt. schematów instalacji fotowoltaicznych i ich prawidłowej eksploatacji.
