Bufor ciepła schemat to kluczowe zagadnienie dla osób modernizujących ogrzewanie i planujących montaż pompy ciepła. W artykule wyjaśnimy, czym jest bufor ciepła, jaką pełni funkcję i jak prawidłowo go podłączyć, aby zoptymalizować pracę pompy ciepła. Omówimy schematy podłączenia bufora do różnych konfiguracji instalacji, dobór pojemności oraz niezbędne elementy wyposażenia. Poznasz zalety stosowania bufora ciepła i unikniesz błędów na etapie projektowania i montażu.

Kluczowe wnioski:
  • Bufor ciepła poprawia efektywność pracy pompy ciepła i stabilizuje temperaturę wody grzewczej.
  • Pojemność bufora powinna być dobrana odpowiednio do mocy pompy ciepła i zapotrzebowania na ciepło.
  • Bufor wyposaża się w zawory, czujniki temperatury, pompę cyrkulacyjną i izolację termiczną.
  • Istnieje kilka schematów podłączenia bufora w zależności od posiadanej instalacji.
  • Prawidłowy montaż bufora ma kluczowe znaczenie dla efektywności całego systemu.

Jak podłączyć bufor ciepła

Bufor ciepła to zbiornik wyrównawczy, który pełni bardzo ważną rolę w instalacjach z pompą ciepła. Prawidłowe podłączenie bufora zapewnia efektywną i bezawaryjną pracę całego systemu grzewczego.

Podstawową funkcją bufora ciepła jest magazynowanie energii cieplnej wytworzonej przez pompę ciepła. Dzięki temu urządzenie może pracować w sposób ciągły i z optymalną wydajnością, a instalacja centralnego ogrzewania otrzymuje ciepło według zapotrzebowania, niezależnie od chwilowej mocy grzewczej pompy.

Bufor zwiększa zatem efektywność całego systemu, redukuje liczbę cykli włączeń i wyłączeń sprężarki oraz stabilizuje temperaturę wody w instalacji CO. Ponadto zapewnia bezwładność cieplną i zabezpiecza przed gwałtownymi skokami temperatury.

Schemat montażu bufora

Podłączenie bufora ciepła zależy od posiadanego układu - rodzaju źródła ciepła i konfiguracji instalacji grzewczej. Podstawowe schematy obejmują:

  • pompę ciepła + bufor ciepła + instalacja CO,
  • pompę ciepła + bufor ciepła + kocioł gazowy + instalacja CO (układ biwalentny),
  • pompę ciepła + bufor ciepła + kolektory słoneczne + instalacja CO.

Bez względu na rodzaj systemu, bufor ciepła zawsze należy podłączyć szeregowo, pomiędzy źródło ciepła a ogrzewanie. Schemat montażu obejmuje doprowadzenie zasilania i powrotu wody grzewczej do odpowiednich króćców w buforze.

Podłączanie bufora do instalacji CO

Aby poprawnie podłączyć bufor ciepła do instalacji centralnego ogrzewania, należy wykonać następujące kroki:

  1. Podłączyć rury doprowadzające ciepłą wodę z pompy ciepła do wlotu górnego bufora.
  2. Podłączyć rury powrotne z instalacji CO do dolnego (chłodniejszego) wylotu bufora.
  3. Zamontować pompę cyrkulacyjną pomiędzy buforem a rozdzielaczami.
  4. Zainstalować czujniki temperatury na zasilaniu i powrocie bufora.
  5. Wyposażyć bufor w niezbędną automatykę i zawory.
  6. Zaizolować termicznie cały zbiornik buforowy.

Bufor ciepła powinien być traktowany jako oddzielny podzespół, a nie dodatkowy element na instalacji. Aby zapewnić jego poprawną pracę, konieczny jest montaż dedykowanych elementów wyposażenia takich jak zawory, pompy, czujniki czy regulator.

Czytaj więcej: Ile kosztuje montaż pompy ciepła cwu? Sprawdź aktualne ceny i cenniki

Dobór pojemności bufora ciepła

Kluczowym parametrem bufora jest jego pojemność, czyli objętość zbiornika. Od tego zależą możliwości akumulacji ciepła i zdolność do zaspokojenia potrzeb cieplnych instalacji.

Zbyt mały bufor może nie zmagazynować wystarczającej ilość ciepła z pompy ciepła, zaś przewymiarowany jest nieopłacalny i nieefektywny. Dobór pojemności zbiornika jest złożonym zagadnieniem, na które wpływa wiele czynników.

Podstawowe zasady doboru bufora

  • Pojemność bufora powinna wynosić ok. 30-50 litrów na 1 kW mocy pompy ciepła.
  • Alternatywnie należy przyjąć ok. 40-60 litrów na każde 1000 W zapotrzebowania budynku na cele grzewcze.
  • Im niższa temperatura zasilania CO, tym powinien być większy bufor.

Ostateczny dobór wielkości bufora ciepła powinien być poprzedzony obliczeniami projektowymi lub zlecony specjaliście.

Rodzaje zaworów w buforze ciepła

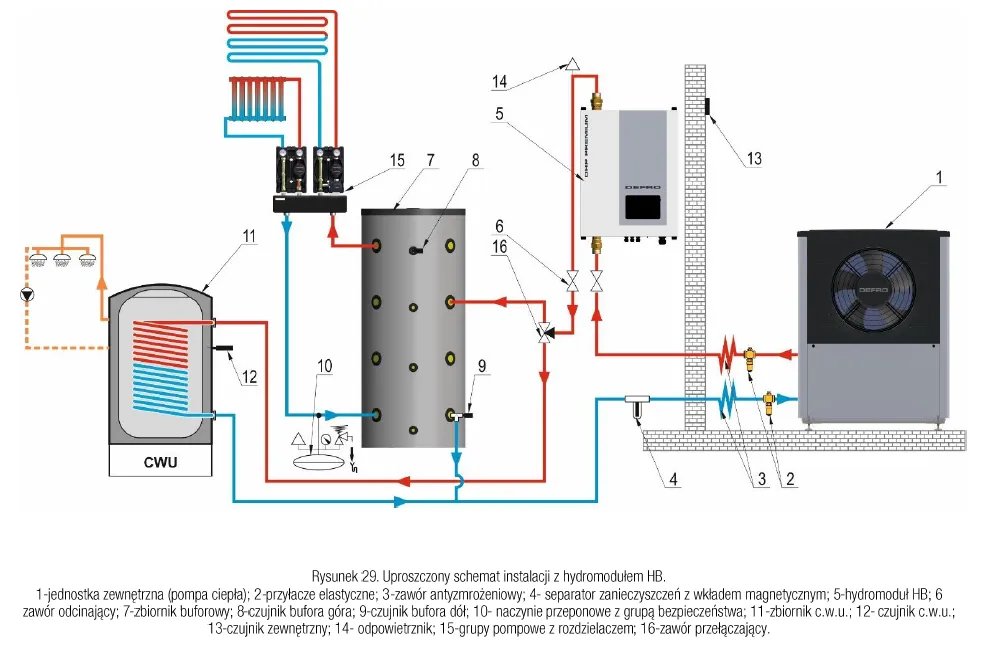

Schemat podłączenia bufora Jak podłączyć bufor ciepła?

Bufor ciepła wyposaża się w szereg armatury i zaworów, które zapewniają jego prawidłowe działanie oraz bezpieczeństwo całej instalacji. Podstawowe rodzaje zaworów w buforze to:

  • Zawory kulowe - służące do załączania lub odcinania obiegu bufora w razie konieczności serwisu lub napraw.
  • Zawory bezpieczeństwa - zabezpieczające przez nadmiernym wzrostem ciśnienia.
  • Zawory mieszające - mieszające strumienie wody powrotnej i zasilającej w celu uzyskania odpowiedniej temperatury.
  • Zawory zwrotne - zapobiegające cofaniu się czynnika grzewczego.

Prawidłowo dobrane i zamontowane zawory gwarantują stabilną, wydajną i bezpieczną pracę całego układu z buforem ciepła.

Sterowanie pracą bufora ciepła

Kluczowym elementem bufora ciepła jest układ automatyki i sterowania jego pracą. Całość wyposażenia elektrycznego i elektronicznego określa się mianem hydroboxu.

Podstawowe elementy sterujące pracą bufora ciepła to:

  • czujniki temperatury,
  • pompy obiegowe,
  • siłowniki elektryczne,
  • przepływomierze,
  • przekaźniki,
  • regulator lub sterownik.

Cały układ automatyki współpracujący z regulatorem pozwala zoptymalizować pracę bufora ciepła i dostosować jego działanie do chwilowego zapotrzebowania instalacji CO na ciepło.

Podsumowanie

Bufor ciepła schemat to kluczowy element każdej nowoczesnej instalacji z pompą ciepła. Prawidłowy schemat podłączenia bufora decyduje o efektywności systemu grzewczego. W artykule przedstawiono przydatne informacje dotyczące zasad montażu bufora, schematów połączeń z pompą ciepła, doboru parametrów oraz niezbędnych elementów wyposażenia.

Schemat podłączenia pompy ciepła z buforem zależy od posiadanej konfiguracji - może obejmować dodatkowe źródło ciepła lub kolektory słoneczne. Niezmiennie bufor montuje się szeregowo, pomiędzy dolnym źródłem a instalacją CO. Kluczowe jest zapewnienie odpowiednich przyłączy, obiegów i zabezpieczeń.

Istotna jest również prawidłowa pojemność bufora - zbyt mały nie zmagazynuje wystarczającej energii, a przewymiarowany będzie nieefektywny. Przy doborze objętości bufora należy uwzględnić moc pompy ciepła i zapotrzebowanie budynku. Odpowiedni bufor znacząco zwiększa wydajność pompy ciepła.

Kompletny bufor ciepła obejmuje także niezbędną armaturę w postaci zaworów, pomp, czujników i automatyki. Układ sterowania optymalizuje pracę całego systemu. Zastosowanie bufora to klucz do wykorzystania pełni możliwości pompy ciepła.
